LTE CAT.1无线通信模组

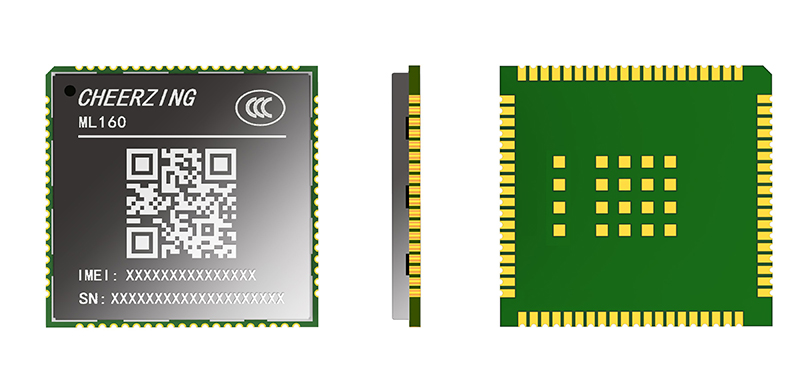

ML160 小型化 LTE Cat.1/LCC+LGA/多种通信协议/丰富的扩展接口


澳门开彩结果



产品特点

LCC+LGA封装
LTE Cat.1
  最大10Mbps（DL）
  最大5Mbps（UL）
内嵌多种通信协议


基本特性  
4G LTE Cat.1
尺寸(mm) 23.9x22.9×2.5
封装 96pin LCC+LGA
频段(MHz) -A(全网通) FDD LTE: B1/B3/B5/B7/B8/B20/B28
TDD LTE: B38/B40/B41
GSM: 850/900/1800/1900
-D(LTE) FDD LTE: B1/B3/B5/B7/B8/B20/B28
TDD LTE: B38/B40/B41
重量(g) 3.3
工作温度(°C) 正常：-35°C ~ +75°C
扩展：-40°C ~ +85°C


数据传输    
LTE 速率(Mbps) 最大支持 non-CA Cat 1 FDD 和 TDD
FDD LTE: Max 5Mbps (UL)，Max 10Mbps (DL)
TDD LTE: Max 6Mbps (UL), Max 9Mbps (DL)
GSM  速率(Kbps) 支持 3GPP R99 CSD，传输速率：9.6kbps，14.4kbps
GPRS 速率(Kbps) 支持 GPRS 多时隙等级 12：最大上/下行速率：85.6Kbps
编码格式：CS-1/CS-2/CS-3/CS-4
SMS ●
通信协议 TCP/UDP/MQTT/HTTP(S)/SSL


硬件接口    
(U)SIM ×2
UART ×4
USB ×1
I2C ×1
Audio 1路输入、1路输出
SPI ×2
KEYPAD 6*6矩阵键盘
Camera ×1，最高支持30w像素
LCD ×1，支持最大分辨率320×240
ADC 2路，12-bits，0~VBAT
SDIO ×1，可接SD或TF卡
GPIO ●
状态指示 ●
天线 主天线，ANT_BT/WiFi Scan天线


特殊功能    
Audio 模拟语音/VoLTE
TTS ●
固件更新 USB/FOTA


电气参数    
供电输入 3.4V~4.3V(typ. 3.8V)
功耗 关机 5uA
睡眠 1.9mA


认证    
认证 CCC、SRRC、CTA、CE


推荐应用领域  
应用领域 移动支付、公网对讲、共享设备、零售终端、安防报警、应急广播、车载设备、能源表计、工业物联网等



文件下载
